Ein plötzlicher Hardware-Defekt kann Wochen intensiver Arbeit in Sekunden vernichten, besonders wenn eine professionelle SanDisk Extreme 64GB CF-Karte den Dienst quittiert.
Nach einem Fotoshooting in der Natur stand ein Fotograf vor genau diesem Szenario: Weder sein MacBook noch spezialisierte Kartenleser zeigten eine Reaktion auf das Speichermedium, das kurz zuvor in der Canon 5D Mark V noch einwandfrei funktionierte.
Diese Case Study beschreibt detailliert, wie eine völlig „tote“ CF-Speicherkarte im Labor von PITS Datenrettung analysiert wurde, warum herkömmliche Softwarelösungen bei einem Controller-Schaden machtlos sind und wie die präzise Chip-Off Methode eingesetzt wurde, um die verloren geglaubten RAW-Aufnahmen Schicht für Schicht zu rekonstruieren.
Fallübersicht
Ein professioneller Naturfotograf aus Bayern stand vor einem massiven Problem: Seine SanDisk Extreme 64GB CF-Karte, bespielt mit hochauflösenden RAW-Dateien einer Canon 5D Mark V, wurde plötzlich von keinem System mehr erkannt.
Weder das MacBook des Kunden noch verschiedene externe USB-Kartenleser zeigten eine Reaktion im Festplattendienstprogramm.
Trotz fehlender äußerlicher Schäden war die Hardware völlig „tot“. Da herkömmliche Recovery-Software ohne aktiven Zugriff auf das Dateisystem wirkungslos blieb, war eine spezialisierte Laboranalyse bei PITS Datenrettung der einzige Weg, um die unwiederbringlichen Profi-Aufnahmen vor dem endgültigen Verlust zu bewahren.
Schützen Sie Ihr Unternehmen vor Datenverlust
Minimieren Sie Ausfallzeiten. Wir stellen verlorene Daten schnell wieder her, damit Sie sich auf das Wesentliche konzentrieren können.
Problemursache im Detail
Die Laboranalyse bei PITS Datenrettung bestätigte einen schwerwiegenden Hardware-Defekt. Folgende Faktoren machten einen normalen Zugriff unmöglich:
- Totalausfall des Controllers: Die zentrale Steuereinheit der SanDisk Karte war defekt und konnte keine Lese- oder Schreibbefehle mehr verarbeiten.
- Prozessorschaden: Ein Defekt des internen Prozessors unterbrach die Kommunikation zwischen Speicherchip und Endgerät vollständig.
- Hardware-Blockade: Da die Karte elektrisch nicht mehr reagierte, blieb das Dateisystem für herkömmliche Software unsichtbar.
Vermeiden Sie bei "toten" Karten wiederholte Einschaltversuche oder Formatierungstools. Diese können die empfindlichen NAND-Chips durch Kurzschlüsse dauerhaft zerstören.
Datenrettungsprozess bei PITS
Da der Controller defekt war, blieb nur der direkte Zugriff auf die Hardware. Unsere Techniker nutzten die Chip-Off Datenrettung, um die Steuereinheit der Karte komplett zu umgehen.

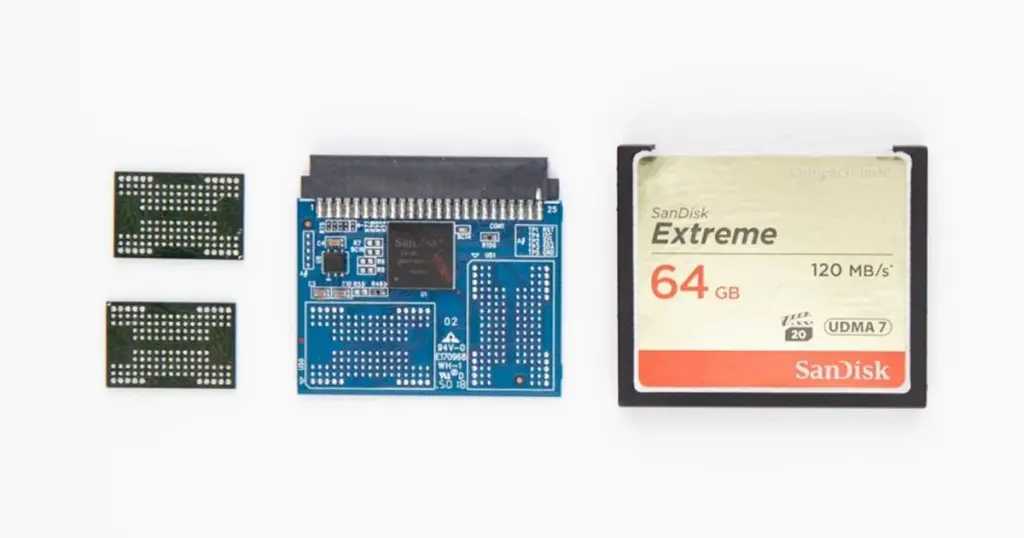

Auslöten der NAND-Speicherbausteine
Mit einer JBC-Präzisions-Heißluftstation wurden die zwei BGA152 NAND-Chips vorsichtig von der Leiterplatte gelöst. Dieser Schritt erfordert exakte Temperaturkontrolle, um die thermische Belastung der Speicherzellen zu minimieren.
Reinigung und Kontaktierung
Nach der Demontage wurden die Kontakte mikroskopisch gereinigt. Nur so konnte eine fehlerfreie Verbindung mit dem Programmer sichergestellt werden, um die physikalische Ebene der Chips anzusprechen.
Extraktion der binären Rohdaten
Die Chips wurden in ein spezialisiertes Lesegerät eingesetzt, um die rohen Datenströme (Dumps) Bit für Bit auszulesen. Da die Sortierung durch den Controller fehlte, lagen die Daten hier noch in fragmentierter Form vor.
Logische Rekonstruktion
Im letzten Schritt wurden die spezifischen Algorithmen des SanDisk-Controllers emuliert. Durch das Zusammenfügen der Dumps konnten unsere Experten ein vollständiges Speicherabbild erstellen und die ursprüngliche Verzeichnisstruktur wiederherstellen.
Was man vermeiden sollte
Bei einem Hardware-Defekt entscheiden die ersten Minuten über den Erfolg der Datenrettung. Vermeiden Sie typische Fehler:
- Wiederholte Leseversuche: Mehrfaches Einstecken kann Kurzschlüsse verursachen und den NAND-Speicher irreparabel zerstören.
- Software-Experimente: Recovery-Tools belasten defekte Hardware unnötig, ohne physischen Zugriff zu erhalten.
- Formatierungsversuche: Das Bestätigen von Systemaufforderungen zum Formatieren kann verbliebene Datenstrukturen überschreiben.
- Eingriffe am Gehäuse: Das eigenständige Öffnen der Karte ohne Reinraum-Bedingungen gefährdet die empfindlichen Speicherbausteine.
Notfall-Datenrettungsdienste
Unerwarteter Datenverlust? Egal ob ein abgestürztes System, ein ausgefallenes Speichermedium oder versehentlich gelöschte Dateien – unser 24/7-Notfalldienst bietet Ihnen priorisierte Unterstützung, um Ihre wichtigen Daten schnell wiederherzustellen.
Ergebnis der Datenrettung
Nach der erfolgreichen logischen Rekonstruktion der Speicherabbilder konnten unsere Techniker die Verzeichnisstruktur der SanDisk Karte vollständig wiederherstellen.
Die Analyse bestätigte, dass die Datenintegrität trotz des Controller-Schadens erhalten geblieben war. Da die Chip-Off Methode die fehlerhafte Steuereinheit umging, konnten die Rohdaten ohne Verluste extrahiert werden.
Sämtliche CR2-Dateien des Naturfotografen wurden erfolgreich gesichert und auf ein neues, sicheres Speichermedium übertragen.
Der Kunde erhielt seine professionellen Aufnahmen in voller Auflösung zurück, wodurch ein Totalverlust der Produktion verhindert wurde.
Prävention und Best Practices
Hardware-Defekte sind nie ganz auszuschließen, aber das Risiko eines Datenverlusts lässt sich minimieren. Der Fall der SanDisk Extreme unterstreicht die Wichtigkeit einfacher Vorsorgemaßnahmen:
- Redundante Sicherung: Speichern Sie wichtige Dateien stets auf mindestens zwei verschiedenen Medien oder zusätzlich in der Cloud.
- Geplanter Austausch: Ersetzen Sie Flash-Speicher alle zwei bis drei Jahre, um Ausfällen durch Verschleiß vorzubeugen.
- Sicheres Auswerfen: Nutzen Sie immer die Funktion „Sicher entfernen“, um Dateisystemfehler und Spannungsspitzen zu vermeiden.
- Markenqualität: Investieren Sie in hochwertige Speichermedien, da diese meist zuverlässigere Controller und langlebigere Komponenten bieten.
Branchenführende 99 % Erfolgsquote
Keine versteckten Gebühren. Keine Überraschungen. Nur professionelle Datenrettung, der Sie vertrauen können. Wir bewältigen alles – von einfachem Datenverlust bis hin zu komplexen Wiederherstellungsfällen. Wenn wir Ihre Daten nicht retten können, kann es niemand.
Fazit
Der Fall der defekten SanDisk Extreme CF-Karte verdeutlicht, dass selbst professionelle Hardware ohne Vorwarnung versagen kann. Wenn der Controller ausfällt und die Karte „tot“ erscheint, ist die Chip-Off-Datenrettung oft der einzige Weg zur Rettung.
Durch das direkte Auslesen der NAND-Speicherbausteine und die präzise logische Rekonstruktion konnten wir in diesem Fall einen 100%igen Erfolg erzielen.
Handeln Sie bei Hardware-Defekten schnell und verzichten Sie auf riskante Eigenversuche, um Ihre Erfolgschancen zu wahren.
Häufig gestellte Fragen
Kann ich Daten von einer physisch beschädigten Karte retten?
Ja, solange die internen NAND-Speicherchips intakt sind, können Daten meist per Chip-Off-Verfahren ausgelesen werden.
Warum erkennt mein Computer die Karte überhaupt nicht mehr?
Meist liegt ein Defekt am Controller oder der Stromversorgung vor. In diesem Fall hilft Software nicht weiter, da keine Kommunikation zur Hardware möglich ist.
Funktioniert die Chip-Off-Methode bei allen Speicherkartentypen?
Sie funktioniert bei den meisten CF- und SD-Karten. Bei neueren, sehr kompakten Karten (Monolith-Bauweise) ist der Prozess deutlich komplexer, da keine klassischen Chip-Pins vorhanden sind, aber auch hier gibt es spezielle Laborlösungen.
Woher weiß ich, ob meine Karte einen Hardware-Defekt oder nur einen Software-Fehler hat?
Wenn die Karte im Festplattendienstprogramm (Mac) oder in der Datenträgerverwaltung (Windows) überhaupt nicht erscheint, liegt meist ein Hardware-Defekt vor. Erscheint sie, zeigt aber „kein Medium“ oder falsche Kapazitäten an, ist oft der Controller beschädigt.
